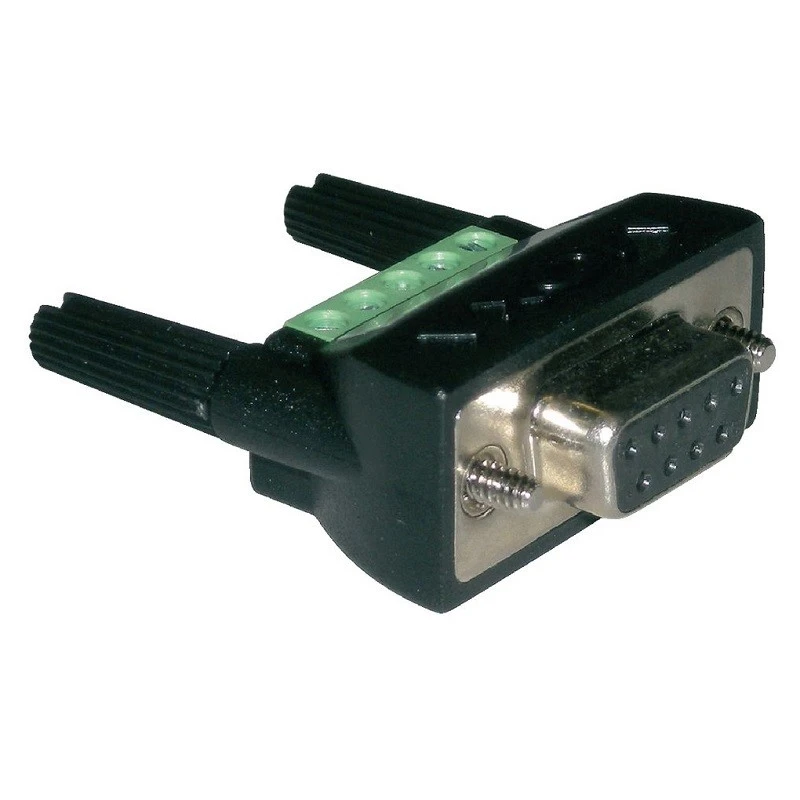

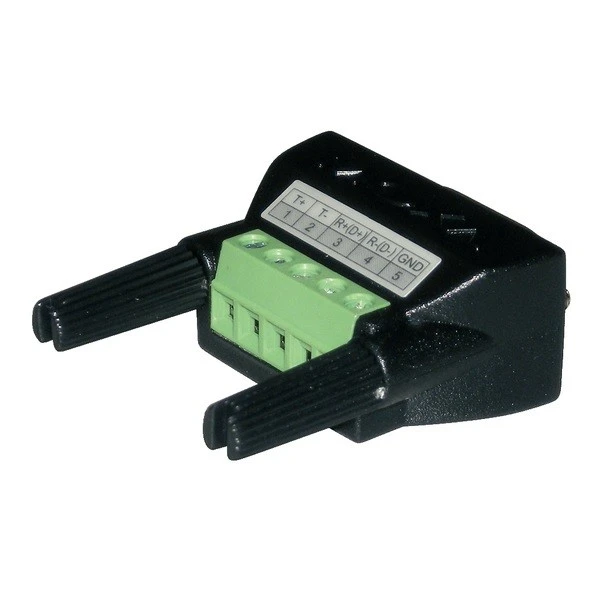

Moxa Mini DB9F-to-TBКонектор на кабела

IВъведение

Moxa предлага кабели с различни дължини и с множество опции за ПИН, за да гарантира съвместимост с широк спектър от приложения. Конекторите също се предлагат в селекция от видове ПИН и кодове с високи IP оценки, което ги прави подходящи за индустриална среда.

Комплектите за свързване на кабелния конектор на Moxa Mini DB9F-to-TB, оборудвани с винтови терминали, са специално проектирани за промишлена употреба с Moxa продукти.

Характеристики и предимства

RJ45 до DB9 адаптер
Винтовите терминали са лесни за отглеждане.

Спецификации

Физически характеристики

Описание

TB-M9: DB9 (мъж) Терминал за окабеляване на DIN-RAIL ADP-RJ458P-DB9M: RJ45 до DB9 (мъжки) адаптер

Mini DB9F-to-TB: DB9 (женски) към терминалния блок адаптер TB-F9: DB9 (женски) терминал за окабеляване на DIN-RAIL

A-ADP-RJ458P-DB9F-ABC01: RJ45 до DB9 (женски) адаптер

TB-M25: DB25 (мъжки) терминал за окабеляване на DIN-RAIL

ADP-RJ458P-DB9F: RJ45 до DB9 (женски) адаптер

TB-F25: DB9 (женски) терминал за окабеляване на DIN-RAIL

Окабеляване

Сериен кабел, 24 до 12 AWG

Вход/изходен интерфейс

Конектор

ADP-RJ458P-DB9F: DB9 (жена)

TB-M25: DB25 (мъж)

A-ADP-RJ458P-DB9F-ABC01: DB9 (жена)

ADP-RJ458P-DB9M: DB9 (мъж)

TB-F9: DB9 (жена)

TB-M9: DB9 (мъж)

Mini DB9F-to-TB: DB9 (жена)

TB-F25: DB25 (жена)

Ограничения за околната среда

Работна температура

TB-M9, TB-F9, TB-M25, TB-F25: -40 до 105 градуса (-40 до 221 градуса F)

Mini Db9f-to-Tb, A-ADP-RJ458P-DB 9- ABC 0 1: 0 до 70 градуса (32 до 158 градуса F)

ADP-RJ458P-DB9M, ADP-RJ458P-DB9F: -15 до 70 градуса (5 до 158 градуса F)

Съдържание на пакета

Устройство

1 x комплект за окабеляване

Moxa Mini DB9F-to-TB налични модели

Име на модела	Описание	Конектор
ТБ-М9	DB9 Мъжки терминал за окабеляване на дин-релси	DB9 (мъж)
ТБ-Ф9	DB9 Женски терминал за окабеляване на дин-релси	DB9 (жена)
ТБ-М25	DB25 Мъжки терминал за окабеляване на DIN-Rail	DB25 (мъж)
ТБ-Ф25	DB25 женски терминал за окабеляване на DIN-Rail	DB25 (жена)
Мини DB9F към TB	DB9 женски до терминалния блок конектор	DB9 (жена)
ADP-RJ458P-DB9M	RJ45 до DB9 мъжки конектор	DB9 (мъж)
ADP-RJ458P-DB9F	DB9 женски до RJ45 конектор	DB9 (жена)
A-ADP-RJ458P-DB9F-ABC01	DB9 женски до RJ45 конектор за серията ABC -01	DB9 (жена)
