MoxaUport 407 7- Порт индустриален USB хъбове

Характеристики и Ползи

Hi-скорост USB 2. 0 за до 480 Mbps USB скорости на предаване на данни
USB-IF сертификат
Двойни входове за захранване (захранващ жак и терминален блок)
15 kV ESD ниво 4 Защита за всички USB портове
Грапав метален корпус
DIN-RAIL и монтиране на стени
Изчерпателни диагностични светодиоди
Избира мощност на автобус или външна мощност (Uport 404)

Въведение

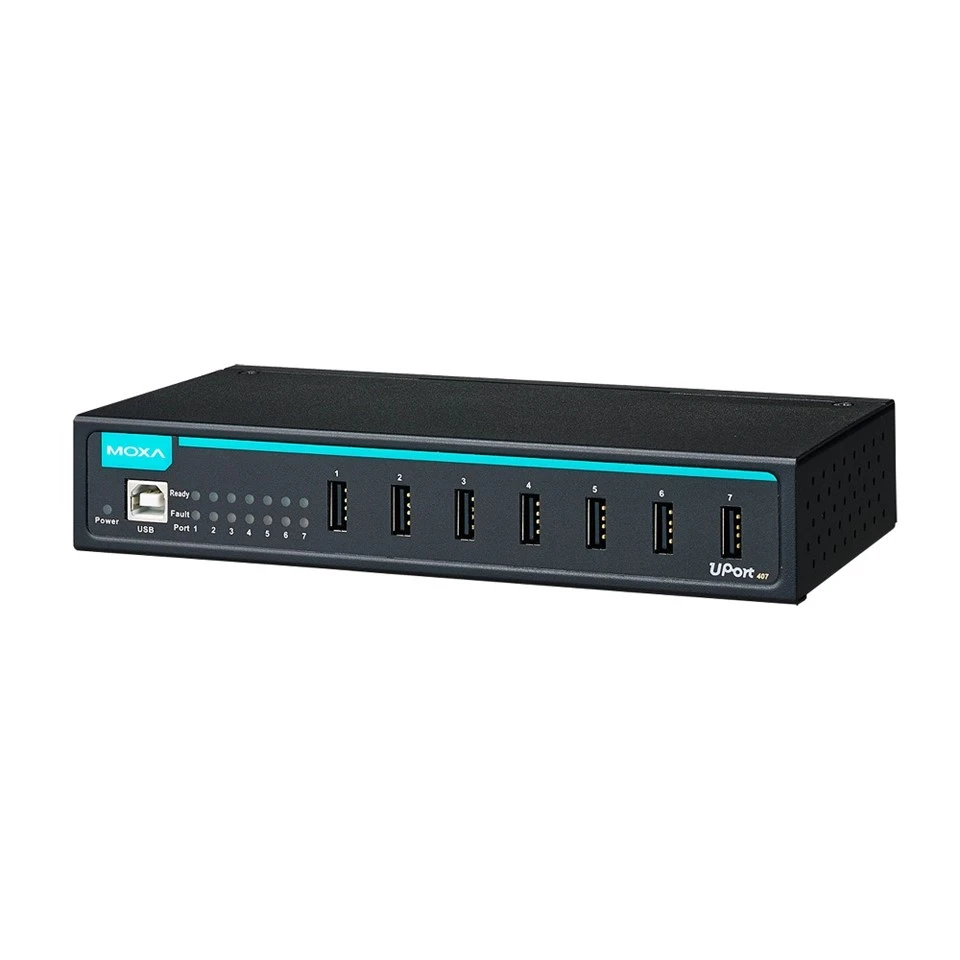

Moxa Uport 4 0 7 е USB от индустриален клас 2. 0 Hub, който разширява 1 USB порт в 7 USB порта. Хъбът е проектиран да осигури истински USB 2. 0 Hi-скорост 480 Mbps скорости на предаване на данни през всеки порт, дори за приложения с тежко натоварване. Moxa Uport 407 е получил USB-ако Hi-скорост сертифициране, което е индикация, че и двата продукта са надеждни, висококачествени USB 2.0 центрове.

В допълнение, хъбовете са напълно съвместими със спецификацията на USB включване и игра и осигуряват пълна 500 mA мощност на порт, като гарантират, че вашите USB устройства функционират правилно. Moxa Uport 407 Hub поддържа 12-40 VDC Power, което ги прави идеални за мобилни приложения. Външно захранвани USB центрове са единственият начин да се гарантира най -широката съвместимост с USB устройства.

Usb-if Сертифициране

Moxa Uport 4 0 7 USB 2. 0 USB Hub от индустриален клас е получил сертифицирането на USB-IF (USB Forum Forum). USB-IF проверява редица строги електрически изисквания за високоскоростната USB операция на USB хъбове, проектирани до USB 2. 0 спецификация. Това означава, че UPORT 407 поддържа Hi-скорост USB 2.0 за до 480 Mbps USB трансмисия, което е напълно съвместимо с изискванията за оперативна съвместимост, има достатъчно мощност за функциониране на устройствата и улеснява плавен преход обратно към високоскоростна работа от окачено състояние.

ESD Ниво 4 Защита

Електростатичният разряд (ESD) може да бъде толкова тежък, колкото с повече от 1, 000 волта на ESD с високо повишаване на времето (DV/DT), пробиване през съединителния слой на защитните устройства. За да избегне сериозни щети, MOXA UPORT 407 USB HUB осигурява защита на ниво 4 (контакт 8 kV, Air 15 kV), което повишава качеството и стойността на крайния продукт на потребителя.

Спецификации

USB Интерфейс

Скорост	12 Mbps, 480 Mbps
USB Конектор	USB тип b
USB Стандарти	USB 1.1/2. 0 Съвместим
№ на USBПортове	Uport 404 модели: 4 Uport 407 модели: 7

Мощност Параметри

Вход Ток

Uport 404 модели: 1.3 A @ 12 VDC

Uport 407 модели: 2.3 A @ 12 VDC

Вход Напрежение

12 до 40 VDC

Физически Характеристики

Жилище	Алуминий
Размери	Uport 404 модели: 80 x 35 x 130 mm (3.15 x 1.38 x 5.12 in) Uport 407 модели: 100 x 35 x 192 mm (3.94 x 1.38 x 7.56 in)
Тегло	Продукт с пакет: Uport 404 модели: 855 g (1,88 lb) Uport 407 модели: 965 g (2.13 lb) Продукт само: Uport 404 модели: 850 g (1,87 lb) Uport 407 модели: 950 g (2.1 lb)
Инсталация	Монтаж на стената Монтиране на DIN-RAIL (незадължително)

Околната среда Ограничения

Експлоатация Температура	Стандартни модели: 0 до 60 градуса (32 до 140 градуса F) Широка температура. Модели: -40 до 85 градуса (-40 до 185 градуса f)
Съхранение Температура (Пакет включени)	Стандартни модели: -20 до 75 градуса (-4 до 167 градуса F) Широка температура. Модели: -40 до 85 градуса (-40 до 185 градуса f)
Атмосфера Роднина Влажност	5 до 95% (некондензиране)

Стандарти и Сертификати

EMC	En 61000-6-2/-6-4
Еми	CISPR 32, FCC Част 15b Клас A
ЕМС	IEC 61000-4-2 ESD: контакт: 8 kV; Въздух: 15 kV IEC 61000-4-3 RS: 80 MHz до 1 GHz: 10 V/m IEC 61000-4-4 eft: мощност: 2 kV IEC 61000-4-5 Surge: Power: 1 kV IEC {{0}} CS: 150 kHz до 80 MHz: 10 v/m; Сигнал: 0 V/m IEC 61000-4-8 pfmf
Околната среда Тестване	IEC60068-2-1
Безопасност	UL 508
Свободно падане	IEC60068-2-34
Международен Одобрение	Uport 407: BSMI Uport 407: KC

Декларация

Зелено Продукт

Rohs, Crohs, Weee

MTBF

Време

Uport 404 модели: 1,490,340 часа

Uport 407 модели: 1,111,361 часа

Стандарти

Телкордия (Белкоре), GB

Пакет Съдържание

Устройство	1 x Uport 404/407 Series USB хъб
Инсталация Комплект	1 x комплект за монтиране на стени
Кабел	1 x USB тип A мъж до USB тип B мъж
Мощност Доставка	1 x адаптер за захранване, универсален (само стандартни температурни модели)
Документация	1 x Ръководство за бърза инсталация 1 x Разкриване на веществото Таблица 1 x Гаранционна карта

Размери

Поръчка Информация

Модел Име	USB Интерфейс	№ на USBПортове	Жилище Материал	Експлоатация Темп.	Мощност Адаптер Включени
Uport 404	USB 2. 0	4	Метал	0 до 60 градуса	√
Uport 404- t w/o адаптер	USB 2. 0	4	Метал	-40 до 85 градуса	–
Uport 407	USB 2. 0	7	Метал	0 до 60 градуса	√
Uport 407- t w/o адаптер	USB 2. 0	7	Метал	-40 до 85 градуса	–

Аксесоари (Продадено отделно)

Кабели

Cbl-usba/b -100

USB 2. 0 кабел, въведете A-Type B, 1 m

Мощност Адаптери

Pwr -12300- wpeu-s2	Заключване на щепсела с 12 VDC, 3 A, 1 0 0 до 240 VAC, EU Plug, 0 до 40 градуса Температура
Pwr -12300- wpcn-s2	Заключване на щепсела с 12 VDC, 3 A, 1 0 0 до 240 VAC, CN Plug, 0 до 40 градуса работна температура
Pwr -12300- wpusjp-s2	Заключване на щепсела с 12 VDC, 3 A, 1 0 0 до 240 VAC, US/JP Plug, 0 до 40 градуса работна температура
Pwr -12300- wpuk-s2	Заключване на щепсела с 12 VDC, 3 A, 1 0 0 до 240 VAC, UK Plug, 0 до 40 градуса Температура
Pwr -12300- wpau-s2	Заключване на щепсела с 12 VDC, 3 A, 1 0 0 до 240 VAC, AU Plug, 0 до 40 градуса Температура
Pwr -12300- wpkr-s2	Заключване на тапа за варел с 12 VDC, 3 A, 1 0 0 до 240 VAC, KR Plug, 0 до 40 градуса работна температура

DIN-RAIL Монтаж Комплекти

Dk -25-01

Комплект за монтаж на DIN-RAIL, 2 винта
